SINTESIS DAN KARAKTERISASI MEMBRAN DARI LIMBAH STYROFOAM DENGAN PENAMBAHAN BIOCHAR

FADHILA, NUR (2024) SINTESIS DAN KARAKTERISASI MEMBRAN DARI LIMBAH STYROFOAM DENGAN PENAMBAHAN BIOCHAR. Undergraduate thesis, UPN Veteran Jawa Timur.

[img] Text (COVER)
20031010199_COVER 1.pdf
Download (1MB)

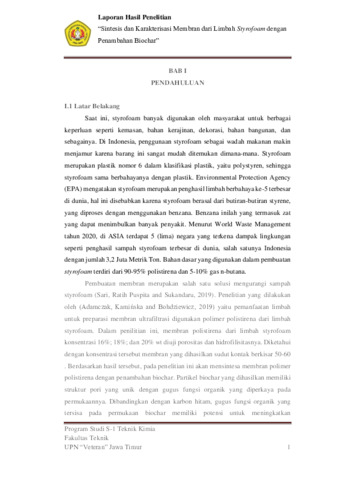

[img] Text (BAB 1)
20031010199_BAB 1.pdf
Download (85kB)
[img] Text (BAB 2)
20031010199_BAB 2.pdf
Restricted to Registered users only until 5 November 2026.
Download (338kB)
[img] Text (BAB 3)
20031010199_BAB 3.pdf
Restricted to Registered users only until 5 November 2026.
Download (237kB)
[img] Text (BAB 4)
20031010199_BAB 4.pdf
Restricted to Registered users only until 5 November 2026.
Download (867kB)

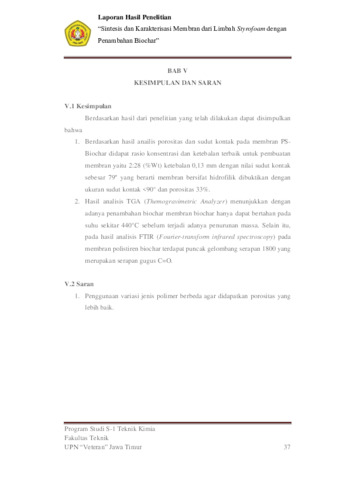

[img] Text (BAB 5)
20031010199_BAB 5.pdf
Download (130kB)

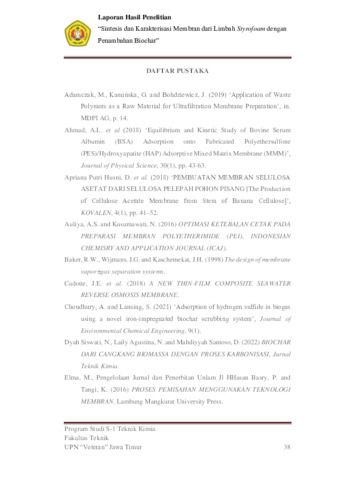

[img] Text (DAFTAR PUSTAKA)
20031010199_DAFTAR PUSTAKA.pdf
Download (159kB)
[img] Text (LAMPIRAN)
20031010199_LAMPIRAN.pdf
Restricted to Registered users only until 5 November 2026.
Download (261kB)

Abstract

Penggunaan styrofoam di Indonesia semakin banyak ditemui seperti kemasan, bahan kerajinan, dekorasi, bahan bangunan, dan sebagainya. Styrofoam terdiri dari 90-95% polistirena dan 5-10% gas n-butana. Polistirena dari limbah Styrofoam dan partikel biochar menggunakan DMF sebagai pelarut pada suspensi. Penambahan biochar berpotensi untuk meningkatkan kompatibilitas antara partikel biochar dan polistirena. Biochar akan dicampurkan pada lembaran membran Polistirena dan kemudian akan diuji kembali hidrofisilitasnya. Hasil fabikasi membran akan dibandingkan untuk mengetahui variasi polimer dan ketebalan yang mempunyai sifat hidrofilisitas paling baik hingga membran memiliki sudut kontak <90o dan porositas tinggi . Penelitian ini diawali dengan pembuatan membrane Polistiren dari limbah Styrofoam dan biochar dengan rasio konsentrasi (2:28 ; 4:26 ; 6:24 ; 8:22; 10:20). Membran akan dicetak dengan variasi ketebalan (0,13 ; 0,26 ; 0,39 ; 0,52 ; 0,65 mm) pada suhu ruangan dan dikeringkan selama 12 jam. Membran Ps/Biochar akan dianalisis SEM, FTIR, TGA, Porositas dan Uji Sudut Kontak untuk mengetahui hidrofilisitas membran. Berdasarkan keseluruhan hasil uji sudut kontak yang diperoleh masih terdapat konsentrasi yang belum mecapai tingkat hidrofilisitas yang diinginkan. Pengujian TGA dilakukan pada suhu antara 25oC dan 600 oC dengan flowrate pemanasan 5 oC /min menggunakan aliran udara dan pada suhu ruangan dan membrane PDMS/Biochar mulai terjadi penurunan massa pada suhu 380 - 440 oC. Berdasarkan hasil anailis porositas dan sudut kontak pada membran PS-Biochar didapat rasio konsentrasi dan ketebalan terbaik untuk pembuatan membran yaitu 2:28 (%Wt) ketebalan 0,13 mm dengan nilai sudut kontak sebesar 79° yang berarti membran bersifat hidrofilik dibuktikan dengan ukuran sudut kontak <90° dan porositas 33%. Pada hasil analisis FTIR (Fourier-transform infrared spectroscopy) pada membran polistiren biochar terdapat puncak gelombang serapan 1800 yang merupakan serapan gugus C=O yang merupakan serapan gugus fungsi dari biochar.

Item Type: Thesis (Undergraduate)
Contributors:
ContributionContributorsNIDN/NIDKEmail
Thesis advisorNANA, DYAH SISWATINIDN0722046002nanadyahsiswati22@gmail.com
Subjects: T Technology > TP Chemical technology
T Technology > TP Chemical technology > TP155 Chemical engineering
Divisions: Faculty of Engineering > Departement of Chemical Engineering
Depositing User: Nur Fadhila
Date Deposited: 11 Nov 2024 03:59
Last Modified: 11 Nov 2024 03:59
URI: https://repository.upnjatim.ac.id/id/eprint/31804

Actions (login required)

View Item View Item
