OPTIMASI PARAMETER 3D PRINTING PADA MATERIAL POLYLACTIC ACID (PLA) TERHADAP UJI TARIK DAN UJI BENDING MENGGUNAKAN METODE TAGUCHI

MAHAMERU, ROLLAND DARIN KHALIFAH (2024) OPTIMASI PARAMETER 3D PRINTING PADA MATERIAL POLYLACTIC ACID (PLA) TERHADAP UJI TARIK DAN UJI BENDING MENGGUNAKAN METODE TAGUCHI. Undergraduate thesis, Universitas Pembangunan Nasional "Veteran" Jawa Timur.

	Text 20036010025-COVER.pdf Download (1MB)

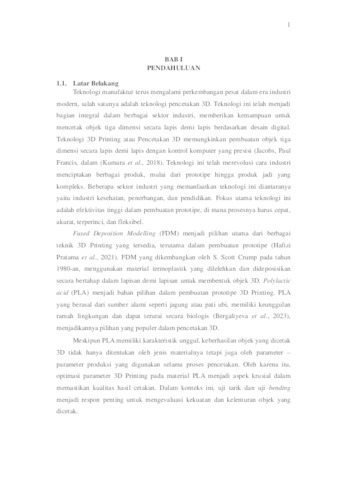

	Text 20036010025-BAB I.pdf Download (110kB)
	Text 20036010025-BAB II.pdf Restricted to Repository staff only until 13 September 2026. Download (473kB)
	Text 20036010025-BAB III.pdf Restricted to Repository staff only until 13 September 2026. Download (253kB)
	Text 20036010025-BAB IV.pdf Restricted to Repository staff only until 13 September 2026. Download (314kB)

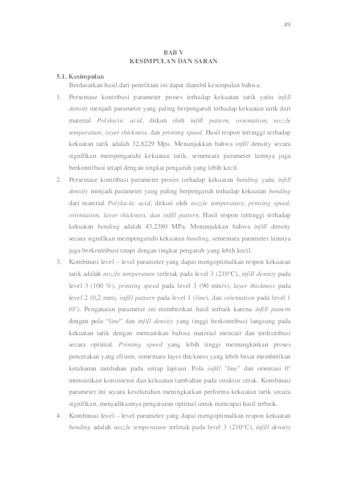

	Text 20036010025-BAB V.pdf Download (103kB)

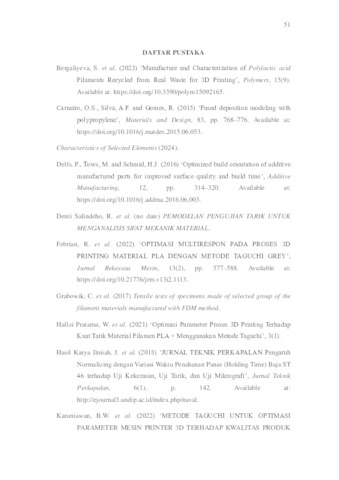

	Text 20036010025-DAFTAR PUSTAKA.pdf Download (81kB)
	Text 20036010025-LAMPIRAN.pdf Restricted to Repository staff only Download (870kB)

Abstract

Teknologi 3D printing dengan pendekatan Fused Deposition Modeling (FDM) telah diidentifikasi sebagai metode yang potensial dalam pembuatan komponen berbahan komposit seperti Polylactic acid (PLA), karena keunggulannya dalam fleksibilitas desain dan penghematan material. Penelitian ini bertujuan untuk mengoptimalkan berbagai parameter mesin FDM guna meningkatkan kekuatan tarik dan kekuatan bending material PLA, dengan menggunakan pendekatan statistik Metode Taguchi. Parameter yang dioptimalkan meliputi nozzle temperature, infill density, printing speed, layer thickness, infill pattern, dan orientation. Desain eksperimen dilakukan menggunakan matriks Orthogonal Array L27 (36 ), menghasilkan 27 kombinasi percobaan yang berbeda. Setelah proses pencetakan selesai, pengujian kekuatan tarik dan bending dilakukan untuk mengevaluasi kualitas mekanik dari sampel yang dicetak. Analisis data menggunakan Metode Taguchi mengidentifikasi konfigurasi optimal, di mana pengaturan nozzle temperature pada 210°C, infill density 100%, printing speed 90 mm/s, layer thickness 0,2 mm, infill pattern line, dan orientation 0° menghasilkan kekuatan tarik tertinggi sebesar 32,8229 MPa. Untuk kekuatan bending, parameter optimal adalah nozzle temperature 210°C, infill density 100%, printing speed 80 mm/s, layer thickness 0,25 mm, infill pattern line, dan orientation 0°, yang menghasilkan nilai kekuatan bending tertinggi 43,2380 MPa. Penelitian ini menyarankan untuk eksplorasi lebih lanjut dengan melakukan analisis mekroskopis seperti analisis SEM serta XRD dan penerapan metode statistik multiobjektif untuk analisis dan optimasi lanjutan pada 3D printing tipe FDM. Kata Kunci: 3D Printing, Fused Deposition Modeling, Polylactic acid, Metode Taguchi, kekuatan Tarik, kekuatan Bending, material komposit

Item Type:	Thesis (Undergraduate)
Contributors:	Contribution Contributors NIDN/NIDK Email Thesis advisor FAIZIN, AHMAD KHAIRUL NIDN UNSPECIFIED
Subjects:	T Technology > TJ Mechanical engineering and machinery
Divisions:	Faculty of Engineering > Departement of Mechanical Engineering
Depositing User:	Rolland Darin Khalifah Mahameru
Date Deposited:	13 Sep 2024 10:00
Last Modified:	13 Sep 2024 10:00
URI:	https://repository.upnjatim.ac.id/id/eprint/29007

Actions (login required)

View Item
