SINTESIS Si-Na-C BERBASIS BATU BARA DAN DICALITE DIATOMITE SEBAGAI BAHAN BAKU KATODA BATERAI

PUTRI, BILGIS LAILY PRATAMA (2026) SINTESIS Si-Na-C BERBASIS BATU BARA DAN DICALITE DIATOMITE SEBAGAI BAHAN BAKU KATODA BATERAI. Undergraduate thesis, UPN Veteran Jawa Timur.

	Text (COVER) 22031010025-COVER.pdf Download (4MB)
	Text (bab 1) 22031010025-bab1.pdf Download (259kB)
	Text (bab 2) 22031010025-bab2.pdf Restricted to Repository staff only until 23 February 2028. Download (392kB)
	Text (bab 3) 22031010025-bab3.pdf Restricted to Repository staff only until 23 February 2028. Download (322kB)
	Text (bab 4) 22031010025-bab4.pdf Restricted to Repository staff only until 23 February 2028. Download (1MB)

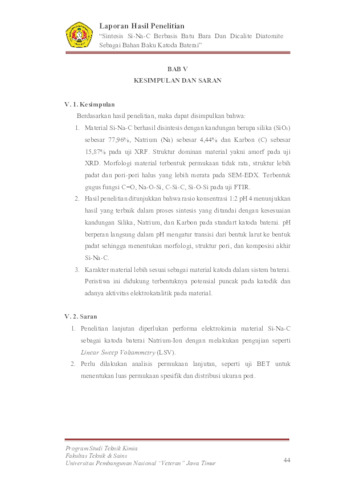

	Text (bab 5) 22031010025-bab5.pdf Download (247kB)

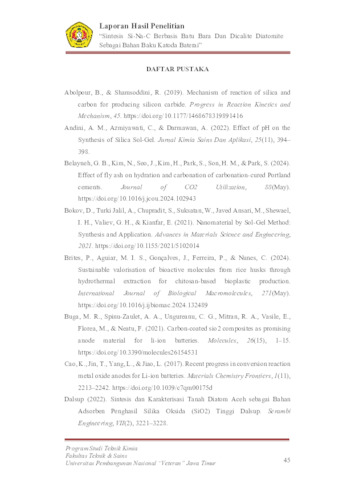

	Text (daftar pustaka) 22031010025-daftarpustaka.pdf Download (280kB)
	Text (lampiran) 22031010025-lampiran.pdf Restricted to Repository staff only until 23 February 2028. Download (712kB)

Abstract

Batu bara dan dicalite diatomite merupakan sumber daya alam melimpah di Indonesia yang pemanfaatannya masih terbatas sehingga berpotensi menimbulkan limbah dan dampak lingkungan. Batu bara kaya akan karbon, sedangkan dicalite diatomite mengandung silika tinggi, sehingga kombinasi keduanya berpotensi dimanfaatkan sebagai bahan baku sintesis silika natrium karbon (Si-Na-C) untuk katoda baterai natrium-ion. Penelitian ini bertujuan mensintesis Si-Na-C menggunakan metode sol-gel dengan mempelajari pengaruh variasi rasio filtrat batu bara terhadap filtrat dicalite diatomite (1:1, 1:2, 1:3, 1:4, 1:5) dan pH asidifikasi (4, 5, 6, 7, 8) dan aplikasinya sebagai material katoda. Proses meliputi ekstraksi silika dan karbon, asidifikasi menggunakan asam sitrat, pengeringan pada 110 °C selama 24 jam, dan kalsinasi pada 450 °C selama 3 jam. Karakterisasi meliputi X-Ray Fluorescence (XRF) untuk analisis komposisi, X-Ray Diffraction (XRD) untuk identifikasi fasa kristal, Scanning Electron Microscope-Energy Dispersive X-Ray (SEM-EDX) untuk morfologi dan distribusi unsur, Fourier Transform Infra-Red (FTIR) untuk identifikasi gugus fungsional, serta Cyclic Voltammetry (CV) untuk evaluasi aktivitas elektrokatalitik. Hasil XRF menunjukkan bahwa kondisi rasio konsentrasi 1:2 pH 4 diperoleh komposisi terbaik dengan komposisi silika, natrium dan karbon sesuai standart material katoda (SiO₂ 77,96%, Na 4,44%, C 15,87%). Analisis XRD menunjukkan dominasi struktur silika amorf dengan sebagian fase karbon grafit, sedangkan SEM-EDX memperlihatkan morfologi homogen dengan pori halus. FTIR mengidentifikasi gugus Si-O-Si, Na-O-Si, dan C-SiC yang menguatkan keterikatan karbon dan natrium dalam matriks silika. Uji Cyclic Voltammetry (CV) menghasilkan bahwa rasio 1:3 pH 6 menunjukkan respons elektrokatalitik tertinggi dengan arus puncak besar dan kestabilan siklus yang baik, sehingga berpotensi paling optimal dari sisi performa elektrokimia. Dengan demikian, rasio 1:2 pH 4 direkomendasikan untuk aplikasi yang memprioritaskan strukt

Item Type:

Thesis (Undergraduate)

Contributors:

Contribution	Contributors	NIDN/NIDK	Email
Thesis advisor	MULJANI, SRIE	NIDN196111121989032001	sriemuljani.tk@upnjatim.ac.id
Thesis advisor	NANDINI, ATIKA	NIDN202119931006211	atika.nandini.tk@upnjatim.ac.id

Subjects:

T Technology > TP Chemical technology > TP155 Chemical engineering

Divisions:

Faculty of Engineering > Departement of Chemical Engineering

Depositing User:

bilgis laily

Date Deposited:

26 Feb 2026 02:57

Last Modified:

26 Feb 2026 02:57

URI:

https://repository.upnjatim.ac.id/id/eprint/49697
