Wahyudi, Thesalonika Octaviana (2025) Efektivitas Penggunaan Fly Ash PLTU Paiton dengan Penambahan AKtivator Alkali Terhadap Sifat Fisik dan Mekanik Beton. Undergraduate thesis, UPN Veteran Jawa Timur.
![[img]](https://repository.upnjatim.ac.id/style/images/fileicons/text.png) |
Text (Cover)
21035010089-cover.pdf Download (3MB) |
|
Text (Bab 1)

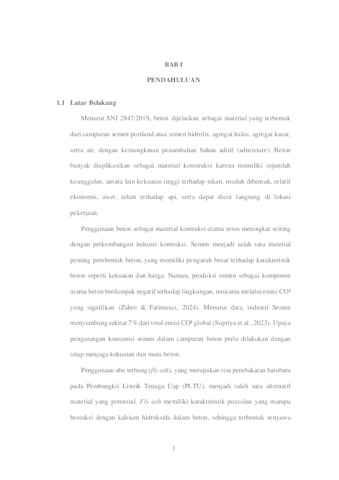

21035010089-bab1.pdf Download (324kB) |
|
Text (Bab 2)
21035010089-bab2.pdf Restricted to Repository staff only until 12 September 2027. Download (326kB) |
|
Text (Bab 3)
21035010089-bab3.pdf Restricted to Repository staff only until 12 September 2027. Download (177kB) |
|
Text (Bab 4)
21035010089-bab4.pdf Restricted to Repository staff only until 12 September 2027. Download (700kB) |
|
Text (Bab 5)

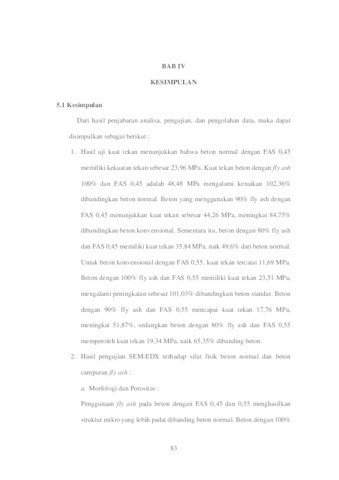

21035010089-bab5.pdf Download (81kB) |
|
Text (Daftar Pustaka)
21035010089-daftarpustaka.pdf Download (88kB) |
|
Text (Lampiri)
21035010089-lampiran.pdf Restricted to Repository staff only until 12 September 2027. Download (4MB) |
Abstract
Semen material pengikat dalam beton yang mempengaruhi sifat fisik dan mekanik beton. Namun produksinya berkontribusi 7% terhadap emisi CO₂ global. Fly ash dari PLTU Paiton dapat menjadi alternatif subtitusi parsial semen pada beton. Penggunaan fly ash sebagai bahan subtitusi parsial semen diperlukan penambahan zat aktivator alkali. Penelitian ini menggunakan aktivator alkali dengan kombinasi dari NaOH 10 Mol dan Na₂SiO₃ dengan perbandingan 1:2,5. Pada penelitian ini menggunakan faktor air semen (FAS) 0,45 dan 0,55 untuk pengujian kuat tekan dengan silinder ∅15×30cm dilakukan pada umur 28 hari dan pengujian SEM-EDX dengan silikon kubus berukuran 1×1×1 cm pada umur 28 hari. Variasi penggunaan fly ash yaitu 0%, 80%, 90%, dan 100% dari volume berat semen yang dipakai. Kuat tekan beton dengan fly ash 100% dan FAS 0,45 adalah 48,48 MPa mengalami kenaikan 102,36% dibandingkan beton normal. Kuat tekan beton dengan fly ash 90% dan FAS 0,45 adalah 44,26 MPa mengalami kenaikan 84,75% dibandingkan beton normal. Kuat tekan beton dengan fly ash 80% dan FAS 0,45 adalah 35,84 MPa mengalami kenaikan 49,6% dibandingkan beton normal. Kuat tekan beton dengan fly ash 100% dan FAS 0,55 adalah 23,51 MPa mengalami kenaikan 101,03% dibandingkan beton normal. Kuat tekan beton dengan fly ash 90% dan FAS 0,55 adalah 17,76 MPa mengalami kenaikan 51,87% dibandingkan beton normal. Kuat tekan beton dengan fly ash 80% dan FAS 0,55 adalah 19,34 MPa mengalami kenaikan 65,35% dibandingkan beton normal. Hasil pengujian SEM-EDX menunjukkan beton dengan kadar fly ash yang semakin tinggi menghasilkan porositas paling rendah dan struktur pori yang rapat pada kedua jenis beton FAS 0,45 dan 0,55. Partikel fly ash dan aktivator alkali bereaksi menghasilkan gel N-A-S-H (Natrium Alumina Silicate Hydrate) yang membuat beton lebih padat dari pada beton normal. Partikel mikro fly ash juga mengisi celah agregat dengan baik, sehingga beton fly ash lebih rendah porositasnya.
| Item Type: | Thesis (Undergraduate) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Contributors: |
|
||||||||||||
| Subjects: | T Technology > TA Engineering (General). Civil engineering (General) T Technology > TD Environmental technology. Sanitary engineering |
||||||||||||
| Divisions: | Faculty of Engineering > Departement of Civil Engineering | ||||||||||||
| Depositing User: | Thesalonika Octaviana Wahyudi Wahyudi | ||||||||||||
| Date Deposited: | 12 Sep 2025 07:21 | ||||||||||||
| Last Modified: | 12 Sep 2025 07:21 | ||||||||||||
| URI: | https://repository.upnjatim.ac.id/id/eprint/43012 |
Actions (login required)
 |
View Item |
