Rahayuningtyas, Mia Tri (2025) SINTESIS SILIKA XEROGEL DARI SABUT KELAPA. Undergraduate thesis, UPN Veteran Jawa Timur.
![[img]](https://repository.upnjatim.ac.id/style/images/fileicons/text.png) |
Text
18031010070-cover.pdf Download (3MB) |
|
Text (bab 1)

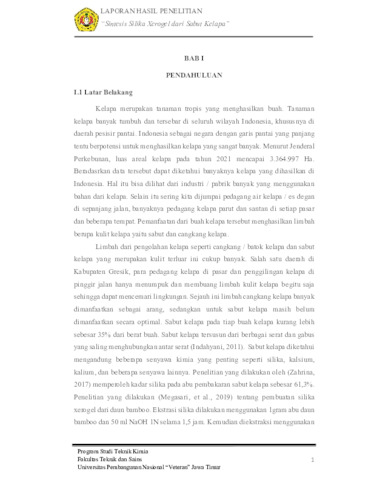

18031010070-bab1.pdf Download (402kB) |
|
Text (bab 2)
18031010070-bab2.pdf Restricted to Repository staff only until 22 June 2027. Download (534kB) |
|
Text (bab 3)
18031010070-bab3.pdf Restricted to Repository staff only until 22 June 2027. Download (401kB) |
|
Text (bab 4)
18031010070-bab4.pdf Restricted to Repository staff only until 22 June 2027. Download (457kB) |
|
Text (bab 5)

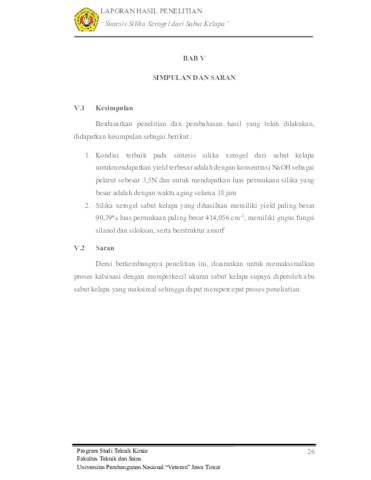

18031010070-bab5.pdf Download (371kB) |
|
Text (daftar pustaka)

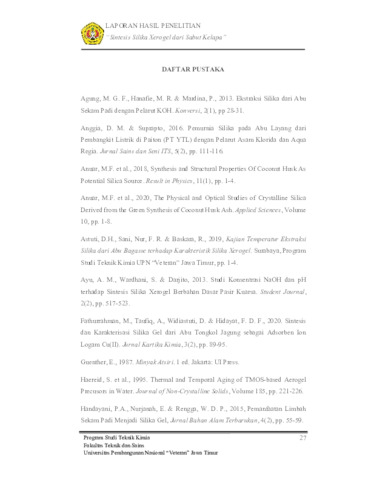

18031010070-daftarpustaka.pdf Download (325kB) |
|
Text (lampiran)
18031010070-lampiran.pdf Restricted to Repository staff only until 22 June 2027. Download (984kB) |
Abstract
Sabut kelapa merupakan bagian dari tanaman kelapa yang diketahui memiliki kandungan silika sekitar 69% yang dapat dimanfaatkan sebagai bahan baku pembuatan silika xerogel. Silika dengan rumus kimia SiO2 banyak digunakan di industri maupun di kehidupan sehari – hari. Penelitian ini bertujuan untuk menentukan konsentrasi pelarut dan waktu aging terbaik dalam sintesis silika xerogel dari sabut kelapa dengan metode sol-gel. Dimulai dengan mengabukan sabut kelapa dalam furnace pada suhu 600oC selama 2 jam. Kemudian untuk membuat sol, abu sabut kelapa diekstraksi menggunakan pelarut NaOH dengan variasi konsentrasi 1,5; 2; 2,5; 3; 3,5 N pada suhu 100oC selama 1 jam. Sol larutan natrium silikat diasidifikasi menggunakan HCl 1N hingga terbentuk gel pada pH 7. Gel yang terbentuk di-aging selama variasi waktu 12; 15; 18; 21; 24 jam, lalu dikeringkan hingga membentuk xerogel. Hasil sintesis berupa silika xerogel berwarna putih dan dikarakterisasi menggunakan FT-IR, XRD dan SAA. Hasil analisa FTIR menunjukkan silika xerogel mengandung gugus fungsi silanol dan siloksan dan analisa XRD menunjukkan silika memiliki struktur amorf. Kondisi terbaik yang didapatkan untuk sintesis silika yaitu pada waktu aging 18 jam yang menghasilkan luas permukaan paling besar sebesar 414,046 cm-1, dan pada konsenentrasi pelarut NaOH 3,5N dengan yield terbesar sebesar 90,39%.
| Item Type: | Thesis (Undergraduate) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Contributors: |
|
||||||||
| Subjects: | T Technology > TD Environmental technology. Sanitary engineering T Technology > TP Chemical technology > TP155 Chemical engineering |
||||||||
| Divisions: | Faculty of Engineering > Departement of Chemical Engineering | ||||||||
| Depositing User: | MIA TRI RAHAYUNINGTYAS | ||||||||
| Date Deposited: | 23 Jun 2025 04:01 | ||||||||
| Last Modified: | 23 Jun 2025 04:01 | ||||||||
| URI: | https://repository.upnjatim.ac.id/id/eprint/38973 |
Actions (login required)
 |
View Item |
