Aulia, Noni (2024) Sintesa dan Karakterisasi Komposit Ca-Mg-NH4-PO4 dari Bahan Dolomit dengan Metode Presipitasi. Undergraduate thesis, UPN Veteran Jawa Timur.
![[img]](https://repository.upnjatim.ac.id/style/images/fileicons/text.png) |
Text (COVER)
Cover.pdf Download (1MB) |
|
|
Text (BAB I)

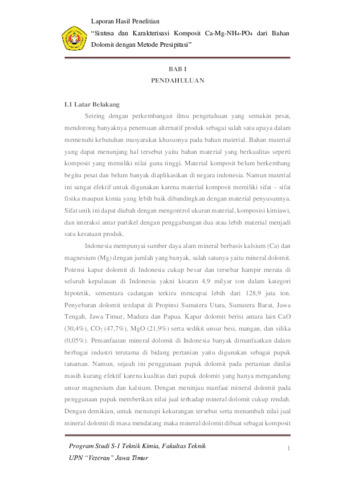

BAB 1.pdf Download (151kB) | Preview |
|
|
Text (BAB II)
BAB 2.pdf Restricted to Repository staff only until 22 July 2029. Download (182kB) |
|
|
Text (BAB III)
BAB 3.pdf Restricted to Repository staff only until 22 July 2029. Download (167kB) |
|
|
Text (BAB IV)
BAB 4.pdf Restricted to Repository staff only until 22 July 2029. Download (519kB) |
|
|
Text (BAB V)

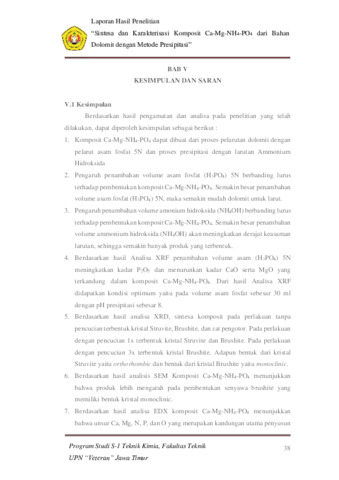

BAB 5.pdf Download (146kB) | Preview |
|
|
Text (DAFTAR PUSTAKA)

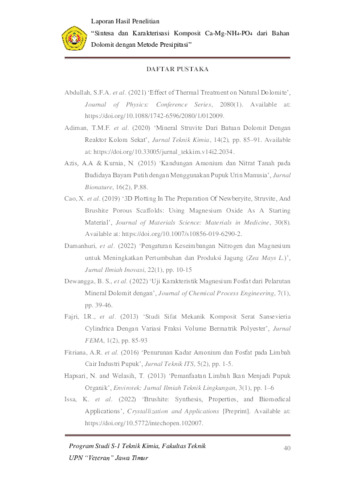

Daftar Pustaka.pdf Download (159kB) | Preview |
|
|
Text (LAMPIRAN)
Lampiran.pdf Restricted to Repository staff only until 22 July 2029. Download (651kB) |
Abstract
Komposit adalah suatu material yang tersusun melalui pencampuran dua atau lebih material baku yang berbeda dalam bentuk dengan tujuan untuk mendapatkan sifat mekanis yang lebih bernilai. Komposit Ca-Mg-NH4-PO4 merupakan material yang tersusun dari unsur Kalsium, Magnesium, Amonium, dan Fosfat. Pada penelitian ini digunakan asam fosfat (H3PO4) untuk melarutkan Kalsium dan Magnesium dari bahan dolomit serta ammonium hidroksida (NH4OH) sebagai presipitan. Penelitian ini dilakukan untuk mengetahui pengaruh penambahan asam fosfat (H3PO4) dan ammonium hidroksida (NH4OH). Produk yang telah terbentuk dilakukan analisis SEM-EDX untuk mengetahui ukuran partikel dan analisis XRD untuk mengetahui kristal yang terbentuk. Penelitian dilakukan sebanyak 25 kali percobaan dengan variabel peubah yaitu volume asam fosfat serta derajat keasaman. Proses ini diawali dengan melarutkan dolomit ke dalam asam fosfat, lalu difiltrasi. Filtrat yang didapatkan kemudian dilakukan presipitasi dengan menggunakan larutan basa berupa ammonium hidroksida hingga mencapai pH yang ditentukan. Hasil presipitasi kemudian difiltrasi, endapan kemudian dipanaskan ke dalam oven dengan suhu 100˚C selama 1 jam. Hasil pemanasan kemudian menjadi produk yang kemudian dilakukan analisis SEM-EDX dan XRD untuk mengetahui karakteristik produk. Berdasarkan hasil penelitian, pengaruh penambahan asam fosfat dan derajat keasaman memiliki hasil yang fluktuatif. Perolehan nilai yield didapatkan sekitar 24,15% – 147,05% sesuai dengan volume pelarut dan derajat keasaman yang diubah. Komposit Ca-Mg-NH4-PO4 yang dihasilkan dari hasil analisis menggunakan uji XRD terbentuk kristal Struvite yang berbentuk orthorhombic dan kristal Brushite berbentuk monoclinic. Hasil analisis SEM komposit Ca-Mg-NH4- PO4 menunjukkan ukuran partikel sebesar 4,32 μm hingga 579 nm. Sedangkan hasil analisis EDX komposit Ca-Mg-NH4-PO4 menunjukkan bahwa unsur Ca, Mg, N, P, dan O yang merupakan kandungan utama penyusun komposit.
| Item Type: | Thesis (Undergraduate) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Contributors: |
|
||||||||
| Subjects: | T Technology > TP Chemical technology > TP155 Chemical engineering | ||||||||
| Divisions: | Faculty of Engineering > Departement of Chemical Engineering | ||||||||
| Depositing User: | Noni Aulia | ||||||||
| Date Deposited: | 23 Jul 2026 07:22 | ||||||||
| Last Modified: | 14 Oct 2026 08:03 | ||||||||
| URI: | https://repository.upnjatim.ac.id/id/eprint/22501 |
Actions (login required)
 |
View Item |
